Connecteur PBC15

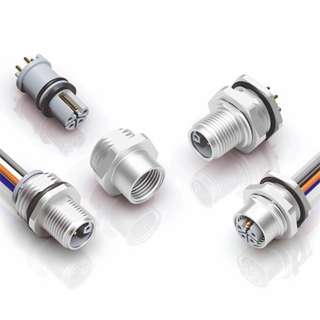

Description

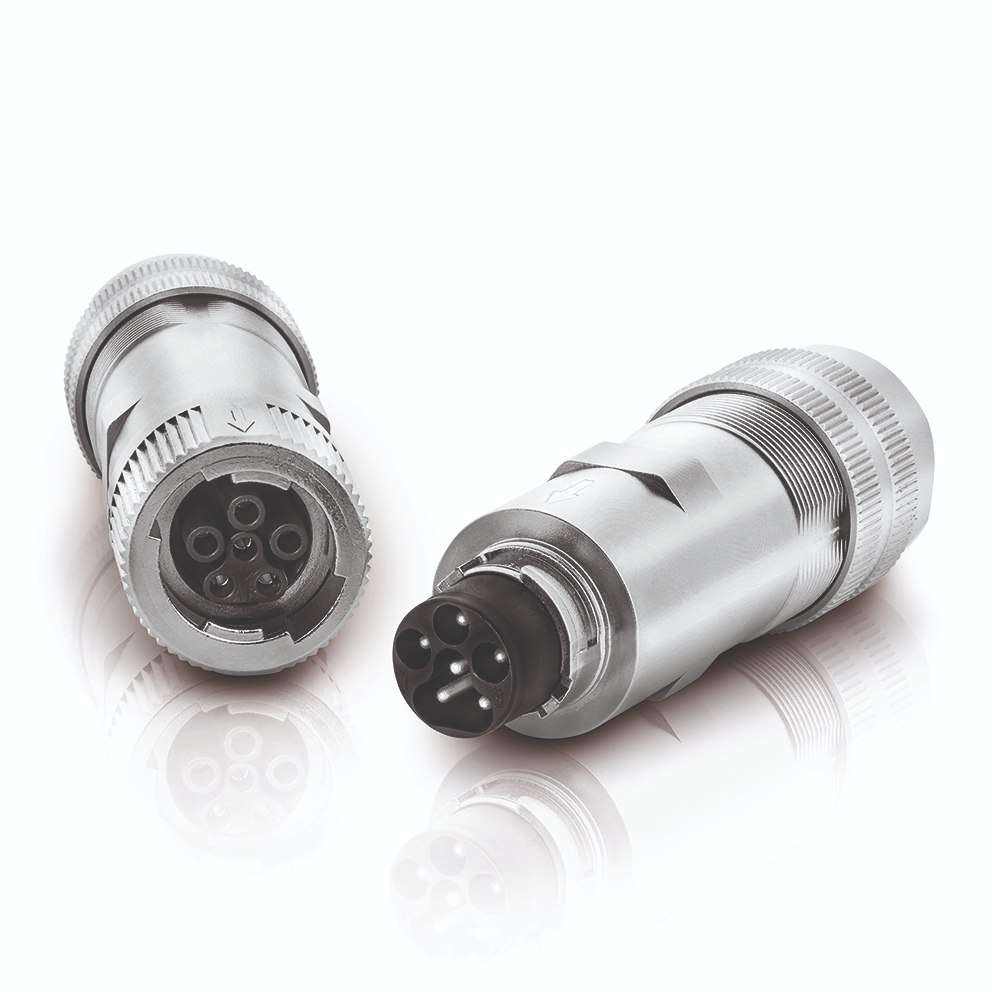

Le nouveau Power Bayonet Connector PBC15 de binder convient à l'alimentation électrique et à la connexion du signal d'appareils via un seul câble. Les caractéristiques importantes du connecteur compact à verrouillage rapide incluent sa densité de puissance élevée et sa conception facile à utiliser, adaptée à un câblage et une installation rapides. binder, l'un des fournisseurs leaders de connecteurs circulaires industriels, présente le Power Bayonet Connector PBC15. Sa taille correspond à un filetage M15. Ainsi, dans le domaine des connecteurs d'alimentation, le PBC15 comble le vide entre les conceptions M12 et M23 largement utilisées. Le connecteur compact mais robuste convient particulièrement à l'alimentation électrique des moteurs triphasés ou des convertisseurs de fréquence. Il comporte 3 broches d'alimentation, par exemple pour alimenter les 3 phases sous tension d'un moteur triphasé, 2 broches supplémentaires pour la transmission du signal, ainsi qu'un contact de terre de protection (PE). La conception PBC15 est spécifiée dans la norme DIN EN IEC 61076-2-116. Le quick-lock assure un verrouillage simple, rapide et fiable au moyen d'un quart de tour. La terminaison est assurée par des bornes à vis. Le PBC15 est initialement disponible chez Binder sous forme de connecteurs de câble femelles ou mâles à câbler, dans chaque cas en variante non blindée ou blindée. Domaines d'application Grâce aux valeurs nominales de 630 V et 16 A pour l'interface d'alimentation, le connecteur circulaire convient à l'alimentation électrique de variateurs de petite et moyenne taille. Avec des valeurs nominales de 63 V et 10 A, les broches de signal peuvent être utilisées, par exemple, pour contrôler les freins ou pour interroger des paramètres de fonctionnement tels que les températures. Les variantes blindées du connecteur d'alimentation à baïonnette sont prêtes pour une utilisation dans des environnements exposés à des interférences électromagnétiques. Les applications typiques se situent dans les domaines de l'intralogistique, de l'automatisation des usines et des processus, ainsi que de l'ingénierie des machines. Caractéristiques de la conception La conception compacte du PBC15 est une caractéristique unique : d'une part, elle offre très peu de place pour une isolation adaptée aux niveaux de tension. En revanche, les courants élevés nécessitent des calibres de fil allant jusqu'à 2,5 mm2 et des contacts suffisamment grands pour pouvoir connecter les fils de manière idéale. Néanmoins, les ingénieurs de binder ont réussi à concevoir le PBC15 de manière à ce qu'un montage pratique au moyen des bornes à vis soit possible.
